　　柔性線路板(即FPC)，從結構上講，有單層板、雙面板、多層板之分，不層板的結構有不同，但最基礎結構都為基材銅+覆蓋膜?；你~最常用的為壓延銅和電解銅，覆蓋膜一般為PI，即聚酰亞胺。

　　1、單面板的結構為單面基材+覆蓋膜，即在單面基材的銅面制出線路，在覆膜，后經過后期處理做出成品;

　　2、雙面板的結構為雙面基材(正反兩面都為銅面)，在正反銅面制出線路，兩面線路間可經過導通孔實現互通，然后在兩面銅之上覆膜，最后經后期處理;

　　3、三層板最常見的結構為雙面基材+單面基材，在三層銅上制線路，各層線路通過導通孔進行選擇性導通，然后覆膜;

　　4、四層板顧名思義，就是有四層線路，其結構為內層(雙面基材)+正反面外層(單面基材)，各層銅面制線路，通過導通孔導通，最后覆膜。

　　其他多層板的結構可根據具體需求、設計進行結構組織，可由三、四層板的結構升華而來。

　　另外，F(xiàn)PC經常有焊盤、金手指等結構，一般要對其進行加強處理，即在這些結構處的反面壓適當大小的FR4或PI不強，厚度根據產品具體使用環境進行選擇，有時候，也會用到鋼片。補強只能在FPC表層。

　　為了更直觀的了解，以下為不同F(xiàn)PC的圖示

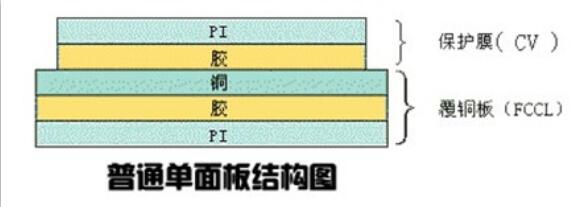

　　普通單面板結構示意圖

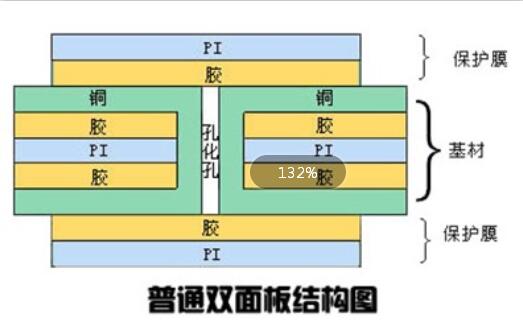

　　普通雙面板結構示意圖

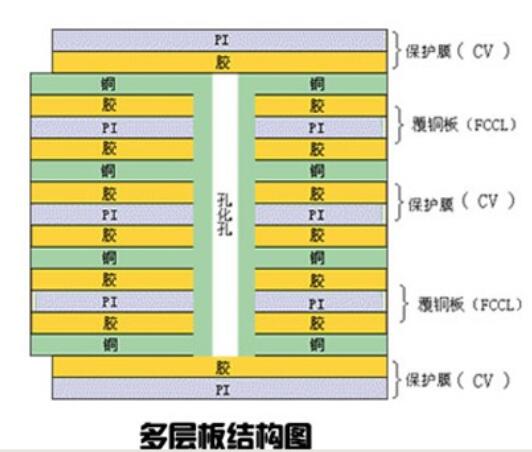

　　多層板結構示意圖

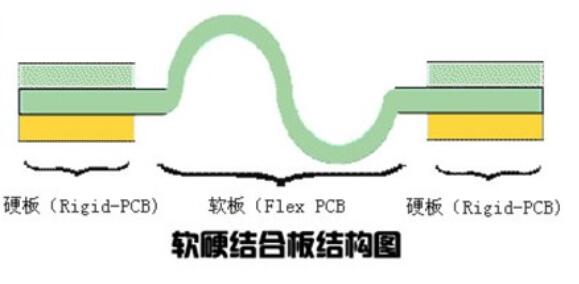

　　軟硬結合板示意圖
