隨著現在產品輕、薄、短、小的發展，有些產品PCB并不能很好的滿足要求，會逐漸使用FPC來實現?？傊?，fpc可以理解成是軟的，可以撓曲的pcb，那么這兩者之間到底有什么區別呢，下面小編來詳細的說一說。

　　柔性線路板和pcb區別

　　要想弄清楚他們之間的區別，首先需要了解兩者的概念是什么。

　　1、pcb板介紹

　　PCB板，中文叫印刷電路板，或者印刷線路板，英文全稱Printed circuit board(簡稱PCB)或Printed wire board(簡稱PWB)，通常，PCB板也會被稱之為硬板。PCB板是電子元件的支撐體，PCB板上有金屬導體作為連接電子元器件的線路。

　　PCB板一般用FR-4(FR-4是一種耐燃材料等級的代號，這種規格的樹脂材料經過燃燒狀態必須能夠自行熄滅)做基材，不能彎折，不能撓曲。PCB板一般用于一些不需要彎折且有比較硬強度的地方，如電腦、手機等電子產品的主板。

　　2、柔性線路板介紹

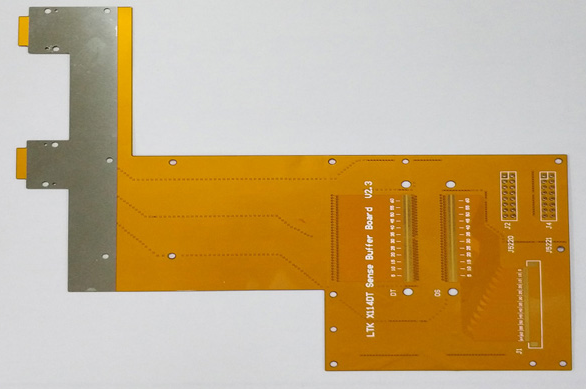

　　FPC板，中文叫柔性印刷電路板，英文全稱Flexible Printed Circuit，簡稱：FPC。中文里，F(xiàn)PC板又可以稱為柔性線路板、軟性電路板、軟性線路板、撓性線路板、軟板等，是一種特殊的PCB板。

　　FPC板有重量輕、厚度薄、柔軟、可彎曲的特點，它可以用于手機、筆記本電腦、PDA、數碼相機、液晶顯示屏等很多產品。

　　相對于「硬板」，F(xiàn)PC板被稱為軟板，全稱為「撓曲性電路板」。FPC板一般用PI作為基材，柔性，可彎折、撓曲。

　　基于柔性的特點、優勢，F(xiàn)PC板一般被用于需要重復撓曲的應用場景。目前，在智能手機產業，F(xiàn)PC基于自身的特性，可以得到更多的應用。

　　FPC板不僅是可以撓曲的電路板，它也是連成立體線路結構的重要設計方式，立體結構搭配其他電子產品設計，可以構建出很多不同的應用。也因此，F(xiàn)PC板雖然屬于PCB板的一個子集，但它與傳統PCB板又非常不同。

　　3、區別

　　對于PCB而言，除非以灌膜膠的方式將線路做出立體的形式，否則電路板在一般狀況下都是平面式的。因此要充分利用立體空間，fpc就是一個良好的解決方案。

　　以硬板而言，目前常見的空間延伸方案就是利用插槽加上介面卡，但是fpc只要以轉接設計就可以做出類似結構，且在方向性設計也較有彈性。利用一片連接fpc，可以將兩片硬板連接成一組平行線路系統，也可以轉折成任何角度來適應不同產品外形設計。

　　fpc當然可以采用端子連接方式進行線路連接，但也可以采用軟硬板避開這些連接機構，一片單一fpc可以利用布局方式配置很多的硬板并將之連接。這種做法少了連接器及端子干擾，可以提升信號品質及產品信賴度。

　　以上就是小編整理的關于"柔性線路板和pcb區別在哪里",希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
